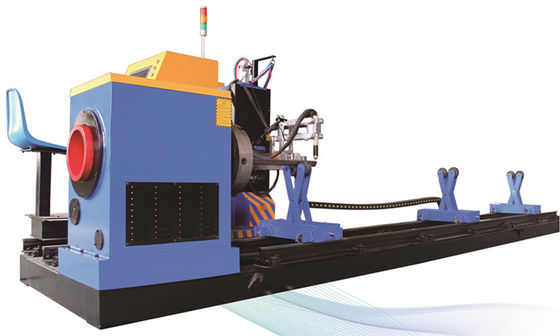

5-osiowy kontrolowany obcinak do rur CNC, obcinak do rur plazmowych CNC ze stali węglowej
Szczegóły Produktu
| Imię: | Maszyna do cięcia plazmowego profili rurowych CNC | Model: | CNCXG600-V |
|---|---|---|---|
| Podanie: | Cięcie plazmowe profili rur CNC do cięcia konstrukcji stalowych lub naczyń ciśnieniowych | Rura OD: | 50–630 mm |
| grubość ściany: | 1-30 mm stal węglowa (cięcie plazmowe) | Długość rury: | Maks. 120000 |
| kontroler: | 5-osiowy kontroler CNC oparty na oknie | Model źródła zasilania plazmy: | 105 |
| Podkreślić |
obcinak do rur cnc,obcinak do rur laserowych cnc,CNCXG600-V Multi Axis Cutting |
||
Opis produktu
Maszyna do cięcia profili rurowych 5-osiowa sterowana CNC ze źródłem plazmy 105
Model: CNCXG600-V
Zastosowanie:
Jest to maszyna szeroko stosowana w
- Produkcji rurociągów chemicznych
- Produkcji rurociągów naftowych
- Cięciu rur konstrukcji stalowych i budowie kratownic
Jest to maszyna sterowana wieloosiowo, zdolna do automatycznego ruchu i cięcia rur okrągłych o średnicy zewnętrznej do 630 mm. Wyposażona w źródło plazmy 105 z USA zapewnia dobre cięcie otworów i końców rur, a także możliwość cięcia wszystkich rodzajów fazowań spawalniczych.
Dostępne są palniki tnące plazmowe i gazowe do rur o różnej grubości i w różnych warunkach.
Cechy
- Kanadyjski profesjonalny system CNC do optymalizacji rur, z wersją AutoCAD projektu inżynierskiego można bezpośrednio generować kod G.
- Obsługa podziału rur / obrazu / wymiany lewej i prawej oraz innych funkcji optymalizacji rur.
- Obsługa bezproblemowego połączenia z oprogramowaniem TEKLA, generowanie kodu obróbki CNC.
- Przyjęcie struktury podnoszenia wału, główną cechą jest pływające regulowane centrum uchwytu, przyjęcie metody, w której rura nie porusza się, podczas gdy uchwyt pływa, znacznie poprawia cięcie dużych średnic.
- Korpus rolkowy, może automatycznie transportować ciętą rurę.
Specyfikacja
|
Średnica rury |
Φ300－Φ1250mm |
|
Długość prowadnicy palnika (długość rury) |
≤12000mm |
|
Model cięcia |
Tlenowo-gazowe |
|
Grubość cięcia plazmowego |
1-25mm |
|
Model plazmowy |
200 |
|
Grubość cięcia tlenowo-gazowego |
6-40mm |
|
Fotoelektryczny czujnik wysokości |
Prędkość reakcji 0,1 sekundy |
|
System sterowania |
oprogramowanie do cięcia profili rurowych |
|
Wejście danych |
Wejście danych na ekranie palnika |
|
Maksymalna ładowność |
10000Kg |
|
Uchwyt do rur |
3-szczękowy uchwyt koncentriczny |
|
Maksymalny kąt fazowania palnika tlenowo-gazowego |
±60° |
|
Maksymalny kąt fazowania plazmowego |
±45° |
|
Prędkość cięcia tlenowo-gazowego |
50mm/min -800mm/min |
|
Prędkość cięcia plazmowego |
100mm/min-4000mm/min |
|
Błąd ruchu |
≤0,2mm /1000mm |
|
Błąd obrotu |
≤1° na 180° |
|
Prędkość obrotu rury |
0-10000mm/min |
Szczegółowe zdjęcia
Złącze T z fazowanym profilem ciętym za pomocą maszyny do cięcia profili rurowych CNC
Powyższy profil można ciąć za pomocą maszyny do cięcia profili rurowych CNC
Informacje o zamówieniu
| Kod zamówienia | CNCXG600-V |
| Opakowanie | Drewniana skrzynia i paleta |
| Rozmiar opakowania | N/A |
| Waga opakowania | 5000Kg |
| Czas dostawy | 30 dni po wpłacie |
