Szczegóły Produktu:
|
| Imię: | Maszyna do cięcia piłą liniową CNC (maszyna do rowkowania rur CNC) | Model: | PSM-220 |
|---|---|---|---|
| Podanie: | Wykonanie wkładki szczelinowej do studni naftowej lub wody | Tube OD: | Φ60-Φ 177,8 mm |
| grubość ściany: | 1-12 mm | Wrzeciono: | 22 lub 16 |
| Szerokość szczelin: | 0,3–3 mm | Maksymalna średnica tarczy tnącej: | 76 mm |
| Podkreślić: | Frezerka hydrauliczna,Rowkowanie rury olejowej 7 cali,Stabilna maszyna PSM-220 |
||

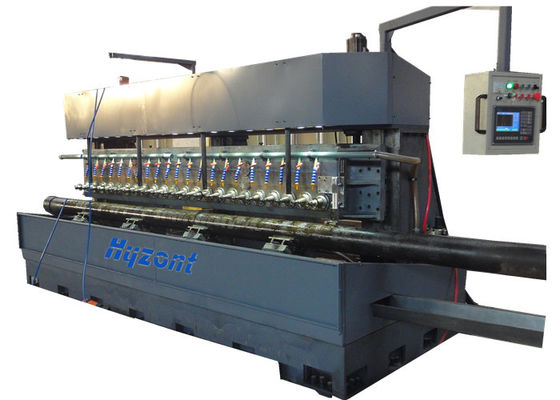

22 Spindle urządzenie do tłoczenia rur Maszyna do wyciągania rur Maszyna do wyciągania rur olejowych o pojemności 7"
Nasze maszyny są zaprojektowane do obsługi wielkości rur do 7-12 cali średnicy i mogą produkować długości do 46 stóp naraz.To niezwykle sztywne i stabilne wyposażenie umożliwia fresowanie rury do precyzyjnych tolerancji, co zapewnia czyste otwory i spójne szerokości i długości szczelin.Specjalne szybkie stalowe piły okrągłe obcinają szczelinyNieustanne stosowanie płynu chłodzącego utrzymuje integralność metalurgiczną rury. Nie usuwa się nadmiaru metalu, a maksymalna wytrzymałość rury jest zapewniona, pozostając w określonej otwartej strefie.Wszystkie maszyny do szczelinowania są wyposażone w systemy indeksowania CNC, które zapewniają, że szczeliny są dokładnie umieszczone na rurkach zarówno promieniowo, jak i ośniowoZapewnia to spełnienie wszystkich specyfikacji i utrzymanie maksymalnej wytrzymałości do montażu.
| Pudełka z wrotkiem | Przesyłka na rurę | 60-177,8 mm |
| Liczba wrotnika | 22 | |
| Odległość od środka wrotnika | 1520,4 mm | |
| Maksymalna średnica cięcia frezowego | 75 mm | |
| Ilość cięcia piły na jednym wrotku | 1-4 | |
| Prosta szerokość szczelin | 00,3-3 mm | |
| Prędkość obrotowa wrotnika | 100-800 obrotów/min | |
| Moc silnika głównego | 2 × 11 kW | |
| Węgiel w górę i w dół | 200 mm | |
| Siła serwomotora osi Z/wrotny moment | 2 x 1,5 kW/4,77 Nm | |
| maksymalna prędkość ruchu osi Z | 2000 mm/min | |
| Dokładność osi Z | 00,5 mm/r | |
| System pozycjonowania wskaźnika rotacji rury | Siła silnika serwomocyny o jednej osi/wrotny moment | 1 kW/4,77 Nm |
| Maksymalna prędkość obrotowa osi | 20R/min | |
| Dokładność obrotu osi | 6.279 stopni/r | |
| Moc serwomotora osi X | 1 kW/4,77 Nm | |
| Oś X Maksymalna prędkość obrotowa | 8000 mm/min | |
| Maksymalna dokładność obrotu osi X | 110,3 mm/r | |
| Długość szyny | 14000 mm | |
| Przesunięcie rury | 12000 mm | |
| System pneumatyczny | Ciśnienie sprężonego powietrza | > 0,5 MPa |
| System chłodzenia | Chłodzenie | płyn chłodzący |
| Cięcie Przepływ pompy złożonej | 200 l/min | |
| Cięcie Moc pompy złożonej | 2 x 0,45 kW | |
| System elektryczny | Kontroler | PLC |
| Numer osi CNC | 4 | |
| Całkowita moc | 32 kW | |
| Rozmiar ciała maszyny | L x W x H ((mm) | 4300x1800x2550 |
| System podsycania rur Długość szyny | 12000 mm | |
| Waga brutto | Około 14 ton | |
PSM-220 CNC Rura Slotting Machine Wewnętrzny widok Slotted Liner
| Kod zamówienia | PSM-220 |
| Opakowanie | N/A |
| Wielkość opakowania | N/A |
| Waga opakowania | 14000Kg |
| Czas dostawy | 70 dni po dokonaniu płatności |
CNC Pipe Slotting Machine PSM-220 Youtube Video Link: https://www.youtube.com/watch?v=sm_vTdOgPBU
