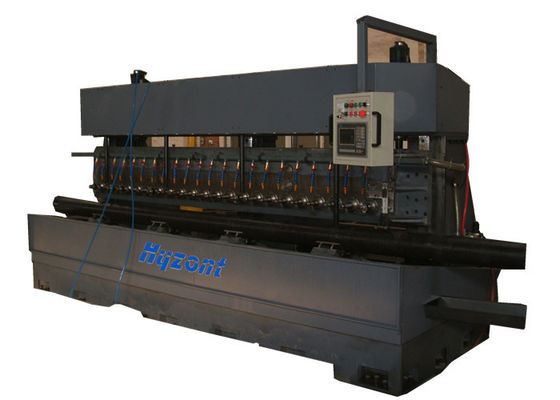

16 wrzecionowa maszyna do dłutowania rur do wykonywania wykładzin szybów naftowych Φ60-Φ 177,8 mm
Szczegóły Produktu
| Imię: | Maszyna do cięcia piłą liniową CNC (maszyna do rowkowania rur CNC) | Model: | PSM-160 |
|---|---|---|---|
| Podanie: | Wykonanie wkładki szczelinowej do studni naftowej lub wody | Tube OD: | Φ60-Φ 177,8 mm |
| grubość ściany: | 1-12 mm | Wrzeciono: | 16 |
| Szerokość szczelin: | 0,3–3 mm | Maksymalna średnica tarczy tnącej: | 76 mm |
| Podkreślić |
16 Maszyna do wyciągania szpilki,Produkcja wykładziny szybów naftowych,PSM-160 60-177 |
||
Opis produktu
16 wrzecionowa maszyna do nacinania rur 60-177,8 mm OCTG Nacinanie CNC Frezarka
Model: PSM-160
Zastosowania
Ta perforatorka do rur składa się z 16 lub 22 wrzecion i stalowej przekładni znormalizowanej po wykonaniu, ale przed obróbką. Jest wsparta na stalowej konstrukcji górnej i prowadzona na precyzyjnych systemach szyn profilowych. Dwa siłowniki pneumatyczne o regulowanym ciśnieniu równoważą ciężar przekładni. Ta funkcja sprawia, że śruby pociągowe są zawsze w ścisku, co eliminuje luzy i minimalizuje zużycie śrub pociągowych typu kulkowego. Przekładnia mieści wrzeciona, na których zamontowane są frezy. Unikalny hydrauliczny system mocowania zabezpiecza i prostuje obudowę bez uszkadzania rury lub nacięć. Specjalne piły tarczowe ze stali szybkotnącej tną nacięcia. Ciągłe stosowanie chłodziwa utrzymuje integralność metalurgiczną rury. Nie usuwa się nadmiaru metalu, a maksymalna wytrzymałość rury jest zapewniona, pozostając w określonym obszarze otwartym.
Cechy
Specyfikacja
| Skrzynia wrzecion | Średnica zewnętrzna rury | 60-177,8 mm/7 cali |
| Numer wrzeciona | 22 | |
| Odległość między osiami wrzecion | 152,4 mm/6 cali | |
| Maksymalna średnica frezu | 75 mm | |
| Ilość pił tarczowych na jednym wrzecionie | 1-4 | |
| Szerokość prostego nacinania | 0,3-3 mm | |
| Prędkość obrotowa wrzeciona | 100-800 obr/min | |
| Moc silnika głównego | 2x11 kW | |
| Skok wrzeciona w górę i w dół | 200 mm | |
| Moc/moment obrotowy serwosilnika osi Z | 2 x 1,5 kW/4,77 Nm | |
| Maksymalna prędkość ruchu osi Z | 2000 mm/min | |
| Dokładność osi Z | 0,5 mm/r | |
| System pozycjonowania indeksowania obrotu rury | Moc/moment obrotowy serwosilnika osi A | 1 kW/4,77 Nm |
| Maksymalna prędkość obrotowa osi A | 20 obr/min | |
| Dokładność obrotu osi A | 6,279 stopnia/r | |
| Moc serwosilnika osi X | 1 kW/4,77 Nm | |
| Maksymalna prędkość obrotowa osi X | 8000 mm/min | |
| Maksymalna dokładność obrotu osi X | 11,3 mm/r | |
| Długość szyny | 14000 mm | |
| Skok ruchu rury | 12000 mm | |
| Układ pneumatyczny | Ciśnienie sprężonego powietrza | >0,5 MPa |
| System chłodzenia | Chłodzenie | płynne chłodziwo |
| Przepływ pompy środka chłodząco-smarującego | 200 l/min | |
| Moc pompy środka chłodząco-smarującego | 2 x 0,45 kW | |
| System elektryczny | Sterownik | PLC |
| Liczba osi CNC | 4 | |
| Moc całkowita | 32 kW | |
| Rozmiar korpusu maszyny | Dł. x Szer. x Wys. (mm) | 4300x1800x2550 |
| Długość szyny systemu podajnika rur | 12000 mm | |
| Masa brutto | Około 14 ton | |
Szczegółowe zdjęcia
Maszyna do nacinania PSM-22 Nacinanie rur olejowych piłą tarczową do długości 76,4 i szerokości 3 mm
Informacje o zamówieniu
| Kod zamówienia | PSM-220 |
| Opakowanie | N/A |
| Rozmiar opakowania | N/A |
| Waga opakowania | 14000 kg |
| Czas dostawy | 70 dni po zapłacie |
Link do filmu na YouTube z CNC Pipe Slotting Machine PSM-220: https://www.youtube.com/watch?v=sm_vTdOgPBU
