Szczegóły Produktu:
|
| Imię: | Przecinarka plazmowa CNC | Model: | CNCSG3000 |
|---|---|---|---|
| Obszar cięcia: | 2X6m | Exception : INVALID_FETCH - getIP() ERROR: | 6-120 mm |
| Grubość cięcia plazmowego: | 1-40 mm | Zasilacz: | 220–440 V. |
| Model plazmowy: | 300 | ||
| Podkreślić: | Podwójny stół CNC,300 Frezów 2 lata gwarancji,Stabilny napęd plazmowy bramowy |
||

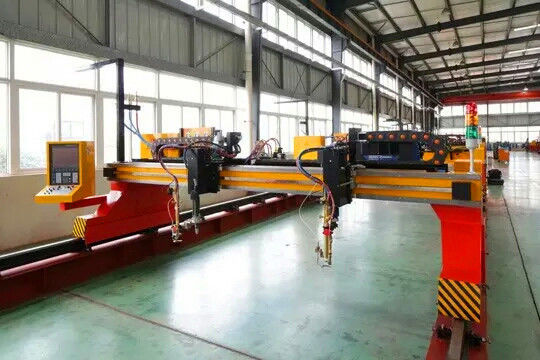

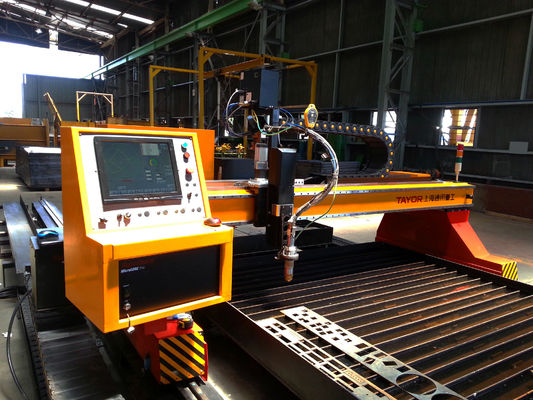

Połącz kontroler TC z 300 maszyny do cięcia plazmy 2 lata gwarancji maszyny plazmowej
Struktura nadwozia maszyny
konstrukcja stalowej beczki próżnej zapewnia dobrą rozpraszanie ciepła bez deformacji;
Proces hartowania struktury spawania skrzyniowego zapewnia doskonałą sztywność i intensywność;
Podwójny napęd przyjmuje symetryczną strukturę.
Przekaz
Prędkość napędowa zestawu biegów bez przerwy w zaangażowaniu zapewnia płynne działanie maszyny przy dużych prędkościach;
Skrzynia biegów: SEW, wysoki napięcie, torcja, niski hałas.
1 Marka: TAYOR
2 Model: CNCSG3000
3 Specyfikacja
| Nie | Opis | Specyfikacja |
| 1 | Szerokość toru (mm) | 2000 |
| Długość szyny (mm) | 6000 | |
| Efektywna powierzchnia cięcia ((mm) | 2000x6000 | |
| Wyrzucić | Oś Y Panasonic serwomotor prądu przemiennego *2set | |
| Oś X Panasonic serwomotor AC *1 zestaw | ||
| Maksymalna prędkość jazdy | 12000 mm/min | |
| 2 | Stacja przenoszenia pochodni |
Łącznie 3 2 zestawy stacji przenośnych Stacja 1: Światło z tlenkiem Stacja 2: Podtrzymacz pochodni plazmowej |
| 3 | Włókna |
Grubość cięcia 5-120 mm Prędkość cięcia: 50-800 m/min |
| 4 | Numer pochodni do cięcia plazmy | płomień prosty |
| Czujnik wysokości pochodni plazmowej | THC | |
| 5 | Przeciwko zderzeniom uchwytnik pochodni | Zestaw TAYOR*1 |
| Prędkość cięcia plazmy | 50-4000 mm/min | |
| 6 | Model źródła plazmy | 300/CoreTM |
| 7 | Podłącz T | |
| 8 | Oprogramowanie Nest | Australia FASTCAM (profesjonal Ver.) |
| 9 | PLC | Delta* 1 zestaw Tajwan, Chiny |
| Komponenty elektryczne | Schneider | |
| Kable | Kabel podłączony CE | |
| 10 | Tabela zbiornika wody | Samodzielnie wykonana przez użytkownika |
4 Dokładność
| Dokładność pozycjonowania | ±0,5 mm/10000 mm |
| Powtarzalność | ≤ ± 0,1 mm |
| Błąd ustawienia prędkości | ≤ ± 5% |
| Dokładność THC | ≤ ± 0,5 mm |
| Długość strony Błąd ((mm)) | ±0,5 mm |
| Błąd zwrotu punktu bazowego | ± 0,4 mm |
| Błąd w punkcie przecięcia | ±0,5 mm |
| Błąd linijacji do przodu-wstecz | ±0,2 mm |
5 Warunki pracy
|
Zasilanie Temperatura wilgotność Środowisko |
Maszyna: 220 V±10%;50-60 Hz (na zamówienie) System plazmowy: 3×380 V±10%;50-60 Hz (na zamówienie) -10 do 50 °C < 90%, bez kondensacji Wetrzuj, bez wielkiego wstrząsu. |
| Typ/jakość gazu do cięcia dla paliw tlenowych |
Tlen: 0,5-0,8 MPa Czystość: 99,5%; przepływ: 1,0 m3/min Gazy paliwowe:propan lub acetylen Ciśnienie: 0,05-0,1 MPa |
| Gazy z procesu cięcia plazmy |
Gaz plazmowy Powietrze, O2, N2 Gaz osłonowy Powietrze, N2 Ciśnienie gazu zasilania 6,2 +/- 0,7 bara (90 +/- 10 psig) |
