Szczegóły Produktu:
|
| Imię: | Przecinarka plazmowa CNC | Model: | CNCSG3000 |
|---|---|---|---|
| Obszar cięcia: | 2X6m | Exception : INVALID_FETCH - getIP() ERROR: | 6-120 mm |
| Grubość cięcia plazmowego: | 1-40 mm | Zasilacz: | 220–440 V. |
| Model plazmowy: | 300 | ||
| Podkreślić: | Stolik plazmowy o dużej wytrzymałości,Grubość cięcia 6-120 mm,Cięcie stali CNCSG3000 |
||

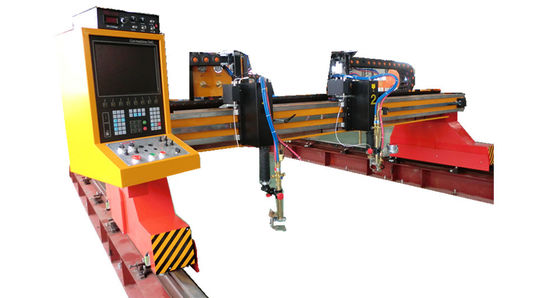

Ciężka przecinarka plazmowa CNC typu bramowego na sprzedaż
Konstrukcja z pustych belek stalowych zapewnia dobre odprowadzanie ciepła bez deformacji;
Proces hartowania spawanej konstrukcji skrzynkowej zapewnia doskonałą sztywność i wytrzymałość;
Podwójny napęd przyjmuje symetryczną konstrukcję.
Napęd
Napęd zębatkowy bez luzu zapewnia płynną pracę maszyny przy dużej prędkości;
Przekładnia: SEW, wysoki moment obrotowy, niski poziom hałasu.
1 Marka: TAYOR
2 Model: CNCSG3000
3 Specyfikacja
| Nr | Opis | Specyfikacja |
| 1 | Szerokość toru (mm) | 2000 |
| Długość szyny (mm) | 6000 | |
| Efektywny obszar cięcia (mm) | 2000x6000 | |
| Napęd | Silnik serwo AC Panasonic oś Y *2 szt. | |
| Silnik serwo AC Panasonic oś X *1 szt. | ||
| Maksymalna prędkość ruchu | 12000 mm/min | |
| 2 | Stacja ruchu palnika |
Łącznie trzy stacje ruchu (2 zestawy) Stacja 1: Palnik tlenowo-paliwowy Stacja 2: Uchwyt palnika plazmowego |
| 3 | Palnik płomieniowy |
Grubość cięcia 5-120 mm Prędkość cięcia: 50-800 m/min |
| 4 | Numer palnika plazmowego | palnik prosty |
| Czujnik wysokości palnika plazmowego | THC | |
| 5 | Uchwyt palnika zapobiegający kolizjom | TAYOR*1 zestaw |
| Prędkość cięcia plazmowego | 50-4000 mm/min | |
| 6 | Model źródła plazmy | 300/CoreTM |
| 7 | Podłącz T | |
| 8 | Oprogramowanie do zagnieżdżania | Australia FASTCAM (wersja profesjonalna) |
| 9 | Sterownik PLC | Delta* 1 zestaw Tajwan, Chiny |
| Komponenty elektryczne | Schneider | |
| Kable | Kabel zgodny z CE | |
| 10 | Stół z wanną wodną | Wykonany przez użytkownika |
4 Dokładność
| Dokładność pozycjonowania | ±0,5 mm/10000 mm |
| Powtarzalność | ≤±0,1 mm |
| Błąd ustawienia prędkości | ≤±5% |
| Dokładność THC | ≤±0,5 mm |
| Błąd długości boku (mm) | ±0,5 mm |
| Błąd powrotu do punktu bazowego | ±0,4 mm |
| Błąd punktu przecięcia | ±0,5 mm |
| Błąd linii prostej przód-tył | ±0,2 mm |
5 Warunki pracy
|
Zasilanie Temperatura Wilgotność Otoczenie |
Maszyna: 220 V±10%; 50-60 Hz (na zamówienie) System plazmowy: 3×380 V±10%; 50-60 Hz (na zamówienie) -10 °C do 50 °C <90%, bez kondensacji Wentylacja, brak dużych wibracji |
| Typ/jakość gazu do cięcia tlenowo-paliwowego |
Tlen: 0,5-0,8 MPa Czystość: 99,5%; Przepływ: 1,0 m³/min Gaz paliwowy: Propan lub Acetylen Ciśnienie: 0,05-0,1 MPa |
| Gazy procesowe do cięcia plazmowego |
Gaz plazmowy Powietrze, O2, N2 Gaz osłonowy Powietrze, N2 Ciśnienie gazu zasilającego 6,2 +/- 0,7 bar (90 +/- 10 psig) |
