Miejsce pochodzenia: | Szanghaj |
---|---|
Nazwa handlowa: | Hyzont |
Orzecznictwo: | CE |
Numer modelu: | CNCTG-3015 |
Minimalne zamówienie: | 1 zestawy |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 10 dni |
Zasady płatności: | T / T, L / C, Western Union, MoneyGram |
Możliwość Supply: | 100 zestawów / miesiąc |

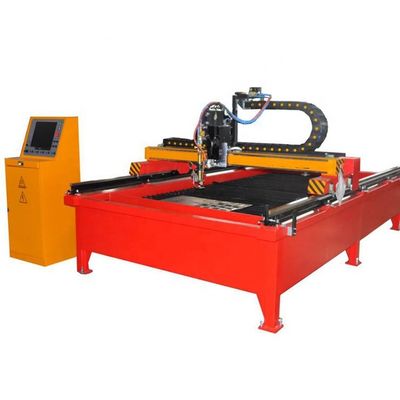

Nazwa: | Przecinarka plazmowa CNC 1500*3000mm | rodzaj: | Typ stołu |
---|---|---|---|
Model: | CNCTG-3015 | certification: | CE |
High Light: | Przecinarka plazmowa cnc 1500 * 3000mm,stołowa przecinarka cnc |
Specyfikacja techniczna
1 Model: Maszyna do cięcia plazmowego typu stołowego CNCTG1530
2 Podstawowe elementy
Komponenty mechaniczne
|
Typ szyny wzdłużnej | Szyna 24 KG |
Palnik do cięcia plazmowego | 1 zestaw (Hiperterma) | |
Kontroler wysokości palnika plazmowego | 1 zestaw | |
Urządzenie antykolizyjne do palnika plazmowego | 1 zestaw | |
Model napędu | Podwójny napęd | |
Rodzaj zasilania gazem i wężem | Pedał | |
Części elektroniczne |
Sterownik CNC | LKNC-3200 |
Urządzenie antykolizyjne do palnika plazmowego | 1 zestaw | |
PLC | Delta (marka Tajwan) | |
Komponenty elektryczne | Schneider (marka francuska) | |
Układ silnika serwo AC | Panasonic (marka japońska) | |
Skrzynia biegów | NEUGART (marka niemiecka) | |
Oprogramowanie do programowania i zagnieżdżania | FASTCAM (marka australijska) | |
Źródło plazmy | Hypertherm PowerMAX105 | |
Maszyny pomocnicze przez kupującego | Stabilizator napięcia | Dostarczymy szczegóły wymagań |
Kompresor powietrza | ||
Separator wody i oleju |
3 główna specyfikacja
Parametr podstawowy |
Efektywna szerokość cięcia | 1500mm |
Efektywna długość cięcia | 3000mm | |
Grubość cięcia plazmowego | 1-16mm | |
Prędkość cięcia plazmowego | 50-9000mm/min | |
Odległość podnoszenia palnika tnącego | 80mm | |
Prędkość biegu jałowego | 0-12000mm/min | |
Błąd ustawienia prędkości | ≤±5% | |
Dokładność kontrolera wysokości palnika | ≤±1,0mm | |
Dokładność linii wzdłużnej | ±0.2mm/10m | |
Test dokładności |
Pełna dokładność maszyny (Z zastrzeżeniem właściwego rysunku) Długość boku (cztery boki) 1000mm x 1000mm Prędkość linii, 500-800 mm / min |
AB
Płyta CD |
długość boku | ±0,5 mm | |
Błąd przekątnej |AD-BC| | ±0,5 mm | |
Błąd zwrotu punktu bazowego | ± 0,2 mm | |
Błąd punktu przecięcia | ±0,5 mm | |
Błąd linii do przodu-do tyłu | ± 0,2 mm | |
Źródło zasilania plazmy | Hypertherm PowerMAX105 | |
Część plazmowa | Cykl pracy | 100% |
Maksymalny prąd wyjściowy | 100A | |
Moc źródła plazmy | 20KW | |
Ciężar maszyny | 3,2 tony | |
Inny parametr | Przyspieszona prędkość | ≥ 0,6 m/s2 |
Hałas | ≤80 dB |
4 Wymóg pracy:
Podstawowe wymagania |
Napięcie/częstotliwość zasilania |
3 fazy × 380v±10%/50Hz 1 faza × 220v ±10%/50Hz |
Temperatura otoczenia | -10 ℃ -50 ℃ | |
Wilgotność względna | <90% bez kondensacji | |
Okolica | Przewietrzyć | |
Wymóg cięcia plazmowego |
Skompresowane powietrze |
Suche, bezolejowe; Przepływ: 400 scfh Ciśnienie: 8 bar |
