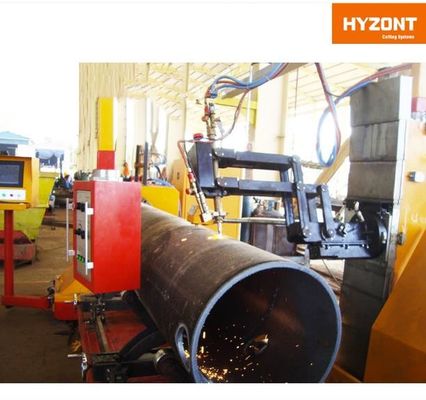

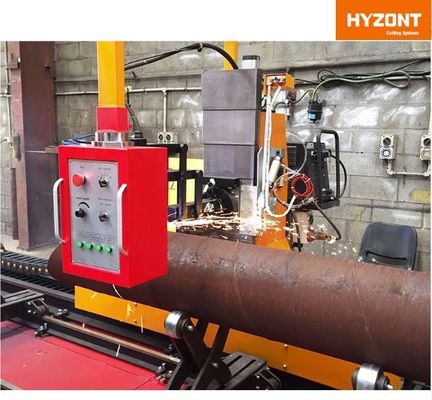

Maszyna do cięcia profili plazmowych Cnc 220 V 10000 Mm / min Ukosowanie rowków
Szczegóły Produktu
| Nazwa: | Maszyna plazmowa CNC 220 V | Model: | CNCXG-800 |
|---|---|---|---|
| Prędkość: | 10000 mm/min | Marka: | Hyzont |
| Podkreślić |
CNCXG-800 Profiłowy cięcia rury,Wykonanie węzłów węzłów,Odcinek plazmy rur 220V |
||
Opis produktu
Maszyna do cięcia profili rurowych CNC z plazmą i palnikiem tlenowo-paliwowym, 5-osiowa, o średnicy 30-1600 mm
Wykorzystanie plazmy i palnika tlenowo-paliwowego/gazowego do profilowania i wycinania rur, zarówno okrągłych, jak i kwadratowych/prostokątnych, o zakresie średnic cięcia 30-1600 mm, długości 12000 mm, maksymalnej grubości do 80 mm.
1. Opis maszyny
Maszyna do cięcia profili rurowych CNC

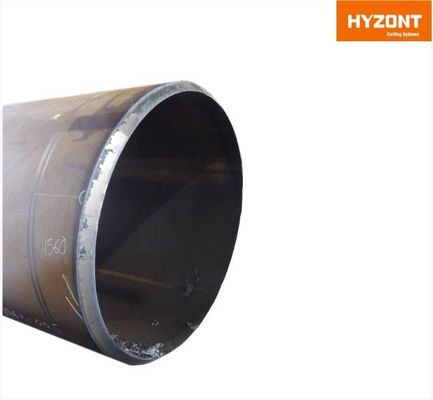

u Tlenowo-paliwowe i plazmowe cięcie i fazowanie
u Maksymalna średnica ciętej rury 1600 mm
u Cięcie 3D
u Panel z ekranem dotykowym, wygodne i szybkie wprowadzanie danych, łatwy w obsłudze i nauce
u Możliwość zapisywania danych cięcia w dowolnym momencie, tworzenie bazy danych technicznych przez użytkownika
u Kompatybilność z oprogramowaniem do projektowania konstrukcji stalowych, rozszerzenie funkcji maszyny
Użycie i wydajność sprzętu
Maszyna do cięcia rur CNC serii CNCXG to specjalnie zaprojektowane urządzenie do automatycznego cięcia rur stalowych w 3D.
Po wprowadzeniu podstawowych danych lub wczytaniu plików o odpowiednim formacie, jest w stanie automatycznie przetwarzać otwory, fazowanie, rowkowanie, wielogałęziowe i sekcje w kształcie krewetki.
Jest szeroko stosowana w budownictwie konstrukcji stalowych, budowie statków, mostów i wież stalowych, rurociągach petrochemicznych i przemyśle naczyń ciśnieniowych.
Elementy opcjonalne:
• Koncentryczny uchwyt 5-szczękowy
• Rolki obrotowe (średnica ciętej rury do 2500 mm)
• Oprogramowanie Fastpipe/fastframe
• Elektryczny uchwyt
• Elektryczny wspornik regulacyjny
• Czujnik fotoelektryczny
2. Parametry technologiczne:
| Dane techniczne | ||||||
| Model | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| Średnica ciętej rury (mm) | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| Długość rury (mm) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| Prędkość cięcia (mm/min) | Palnik: 50-750 Plazma: 50-5800 | |||||
| Grubość cięcia (mm) | Palnik: 5-60 mm Plazma: 1-50 mm | |||||
| Maksymalny kąt fazowania plazmowego | ±45° | |||||
| Maksymalny kąt fazowania palnikiem | ±60° | |||||
| Podstawowe komponenty | ||||||
| Uchwyt do rur | Koncentryczny uchwyt 3-szczękowy | |||||
| Tryb cięcia | Palnik i plazma | |||||
| Liczba osi sterowania | 2-6 | |||||
| Silnik napędowy | Panasonic/Yaskawa | |||||
| Dostępna moc plazmy | , Kjellberg, Thermal Dynamics, ESAB | |||||
| Inne dane | ||||||
| Język obsługi | Angielski lub chiński | |||||
| Napięcie zasilania | 3×380V±10% 50 Hz /zgodnie z warunkami lokalnymi użytkownika | |||||
Powyższa maszyna może być dostosowana do indywidualnych potrzeb
