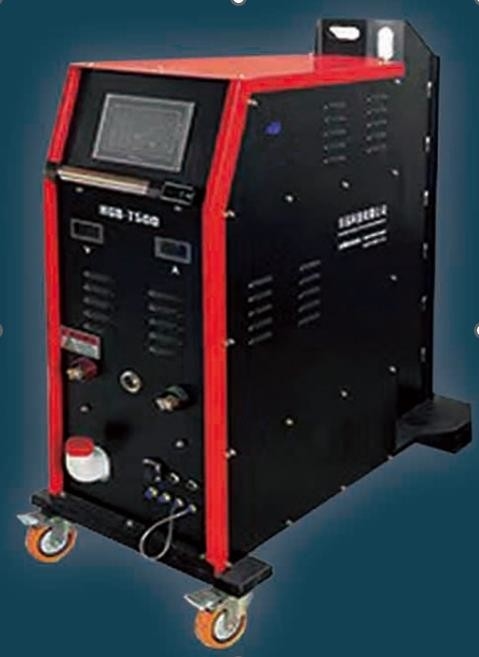

Maszyna do spawania płyt z rur do rur MIG automatyczna maszyna do spawania płyt z rur do rur z kontrolerem procesów

1.Nazwa urządzenia: Maszyna do automatycznego spawania blach rurowych MAG
2.Model:HGB-T500

3- Stan techniczny
3.1 Cel stosowania

Maszyna do automatycznego spawania płyt rurowych MAG jest stosowana w przemyśle kotłowym.Ta maszyna do spawania jest stosowana do spawania ortogonalnego filera łączne banku konwekcji i muszki bębna w poziomie płaskim spawanie, przyjmując spawanie MAG dla materiałów ze stali węglowej, stali nierdzewnej itp.
3.2 Cechy wyposażenia
1)Proces spawania jest automatycznie realizowany z wysoką wydajnością.
2) Przyjęcie struktury pierścienia zbierania, zintegrowanego drutu, ciśnionego powietrza i dróg gazu spawalniczego w celu uzyskania nieograniczonej głowicy obrotowej.
3) Wyposażone w źródło energii impulsowej w celu wykonania głębokiej penetracji szwu spawania z niewielkimi rozpraszaniami.
4) Przyjmuje kolorowy ekran dotykowy, który może realizować interfejs człowiek-komputer.
5)Włączanie automatycznego powrotu do ustawionej pozycji do obrotu pochodni.Przeplatawanie kabli nie występuje w procedurach podczas ciągłego spawania.
6)Po zacisnięciu pneumatycznym nie ma potrzeby trzymania ręcznie podczas spawania.
7)Ma niewielkie rozmiary, łatwą obsługę i prostą konserwację.
3.3Parametry techniczne
3.3.1Warunki pracy
3.3.1.1Włócznia kotła
Materiał rury to stal węglowa, czysta rdza i olej do powierzchni wewnętrznej obróbki (20 mm wokół szwu spawania)
3.3.1.2Tube

1)Materiał rury: stal węglowa
2) Zewnętrzna średnica rury: 32 ‰ 108 mm
3) Grubość rurki: 2 ‰ 6 mm
4)Owalność rurki, Dmax-Dmin≤0,5 mm
5)Różnica odkurzania i odmawiania oleju na końcu rur: 20 mm
3.3.1.3Zgromadzenie rur
1)Perspektykularność pomiędzy środkiem rury a arkuszem rury ≤3°
2) Rozszerzona wysokość rur przed spawaniem: 9-12 mm, powierzchnia końca rur jest gładka bez wgniecenia, rozstaw mostka rur: d≥19 mm
3.3.1.4Różnica między otworem w tablicy rur a otworem w tablicy rur: ≤1 mm
