Szczegóły Produktu:
|
| Typ maszyny: | Maszyna do cięcia plazmowego i tlenowego typu CNC typu Gantry | model: | HZSG5000 |
|---|---|---|---|
| Skuteczny obszar cięcia: | 4200 x 12500 mm | sterownik CNC: | Połączenie EDGE |
| Źródło zasilania plazmy: | MAXPRO200 | Grubość cięcia plazmą: | Bezkożowa stal miękka 20 mm; przebić 25mm; odcięcie 45mm |
| Grubość cięcia tlenowo-paliwowego: | 6-120mm | Szybkość cięcia plazmowego: | 50-5000 mm/min |
| Szybkość cięcia tlenowo-paliwowego: | 0-800 mm/min | Prędkość biegu jałowego: | 0-12000 mm/min |
| Długość szyny wzdłużnej: | 14500mm | Rozstaw stojaków: | CP6, stopień dokładności 7 |
| Model napędu: | Napęd dwustronny | Silnik serwo: | Serwo Panasonic A5 AC |
| Skrzynia biegów: | Niemiecka skrzynia biegów SEW | Kontrola wysokości: | Napięcie łuku THC + kontroler pojemności |
| Oprogramowanie do zagnieżdżania: | FastCAMPro | PLC: | DELTA |
| Komponenty elektryczne: | SCHNEIDER | Moc wejściowa: | Źródło plazmy o mocy 5KW, 50KVA |
| Napięcie zasilania: | 3x380 V / 220 V 50 Hz | Odległość podnoszenia palnika: | 200mm |
| Dokładność wysokości palnika: | +/-1,0 mm | Dokładność pozycjonowania: | +/-0,2mm/10m |
| Materiały do cięcia: | Stal miękka, stal nierdzewna, aluminium | Efektywna szerokość cięcia: | 4200 mm |
| Efektywna długość cięcia: | 12500 mm | ||
| Podkreślić: | Duży stół tnący 4200x12500mm,Sterownik CNC EDGE Connect,Oprogramowanie do automatycznego zagnieżdżania FastCAM Pro |
||

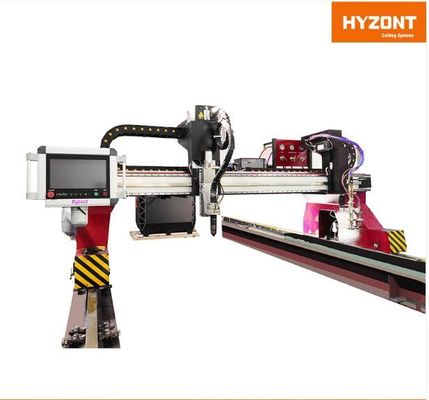

HZSG5000 to ciężka, bramowa, sterowana CNC maszyna do cięcia plazmowego i tlenowo-paliwowego, przeznaczona do produkcji konstrukcji stalowych, budowy zbiorników ciśnieniowych i stoczni. Łączy w sobie źródło plazmy MAXPRO200, sterownik CNC EDGE Connect i stację palnikową tlenowo-paliwową na jednej, sztywnej bramie, tnąc stal miękką, nierdzewną i aluminium od cienkich blach do płyt o grubości 120 mm.
| Parametr | Wartość |
|---|---|
| Typ maszyny | Bramowa CNC maszyna do cięcia plazmowego i tlenowo-paliwowego |
| Sterownik CNC | EDGE Connect (Phoenix v10, EtherCAT, miękka konsola operatora) |
| Źródło zasilania plazmy | MAXPRO200 |
| Grubość cięcia plazmowego | Stal miękka bez żużla 20 mm (3/4"); przebijanie 25 mm stali miękkiej / 25 mm stali nierdzewnej; cięcie 45 mm stali miękkiej / 45 mm stali nierdzewnej |
| Prędkość cięcia plazmowego | 50-5000 mm/min |
| Grubość cięcia tlenowo-paliwowego | 6-120 mm |
| Prędkość cięcia tlenowo-paliwowego | 0-800 mm/min |
| Odległość podnoszenia palnika | 200 mm |
| Prędkość biegu jałowego | 0-12000 mm/min |
| Błąd ustawienia prędkości | ≤±5% |
| Dokładność kontrolera wysokości palnika | ≤±1.0 mm |
| Dokładność linii wzdłużnej | ±0.2 mm / 10 m |
| Dokładność długości boku | ±0.5 mm (1000x1000 mm) |
| Błąd przekątnej | ±0.5 mm |
| Błąd powrotu punktu bazowego | ±0.2 mm |
| Błąd punktu przecięcia | ±0.5 mm |
| Komponent | Specyfikacja |
|---|---|

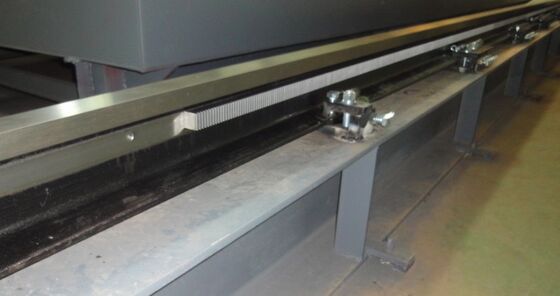

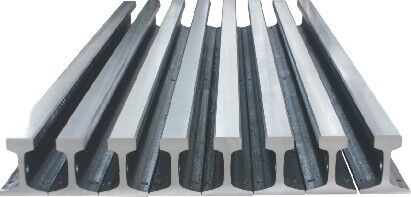

| Szyna wzdłużna | Ciężka szyna z zębatką i kołem zębatym, materiał U71Mn, nośność ≥10T/m, wytrzymałość na rozciąganie ≥883 MPa |
| Szyna pozioma | Szyna z śrubą kulową, palnik przenoszony przez stalowy pas |
| Zębatka | Klasa dokładności 7, skok CP6, dokładność obróbki 0.02 mm |
| Model napędu | Napęd dwustronny |

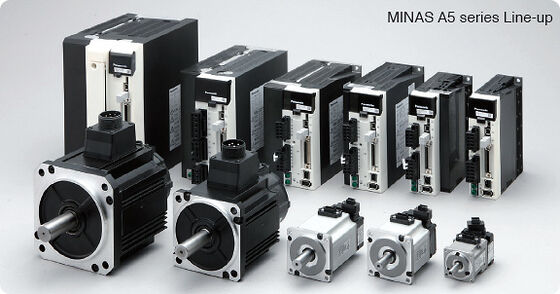

| Silniki serwo | Panasonic A5 AC servo (20 bitów/obrót, 1.04 miliona impulsów, odpowiedź 2.0 kHz, IP67, niski moment zacinania) |
| Przekładnia | Niemiecka przekładnia SEW, wysoki moment wyjściowy, niski poziom hałasu |

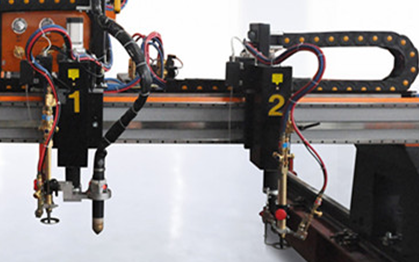

| Nośnik palnika tnącego | 2 zestawy |
| Palnik plazmowy | MAXPRO200 ×1, z urządzeniem antykolizyjnym |
| Palniki tlenowo-paliwowe | 2 zestawy, automatyczny zapłon ×2 |
| Kontrolery wysokości | THC plazmy napięcia łuku ×1, kontroler wysokości palnika pojemnościowego ×2 |
| Palnik do znakowania | Palnik do znakowania proszkiem cynkowym ×1 |
| PLC / elektryka | Delta PLC, komponenty elektryczne Schneider |
| Oprogramowanie do zagnieżdżania | FastCAM Pro (Australia), import DXF, automatyczne zagnieżdżanie, wyjście NC |
| Zasilanie kablowe/wężowe | Pedrail |
| Pozycja | Wartość |
|---|---|
| Napięcie zasilania / częstotliwość | 3×380V±10% / 50Hz, 220V±10% / 50Hz |
| Moc wejściowa | 5 KW |
| Moc źródła plazmy | 50 KVA |
| Ciśnienie tlenu tnącego | 0.5-0.8 MPa |
| Ciśnienie tlenu do podgrzewania | 0.4-0.6 MPa |
| Ciśnienie gazu | 0.05-0.1 MPa |
| Typ gazu | Propan / Acetylen / LPG |
| Temperatura otoczenia | 0-50 °C |
| Wilgotność względna | <90% bez kondensacji |
| Pozycja | Wartość |
|---|---|
| Efektywny obszar cięcia | 4200x12500mm |
| Efektywna szerokość cięcia | 4200 mm |
| Efektywna długość cięcia | 12500 mm |
| Długość szyny wzdłużnej | 14500mm |
| Długość szyny poziomej | 5000 mm |
Korpus maszyny to spawana konstrukcja typu skrzyniowego, obrabiana na frezarkach CNC i wytaczarkach CNC, następnie hartowana i malowana w kabinie lakierniczej. Podwójny napęd przyjmuje symetryczną konstrukcję zapewniającą doskonałą sztywność i wytrzymałość, co zapewnia długą żywotność przy bardzo wysokiej dokładności. Ruch poziomy palnika jest przenoszony przez stalowy pas, co zapewnia płynny ruch o niskim poziomie hałasu.

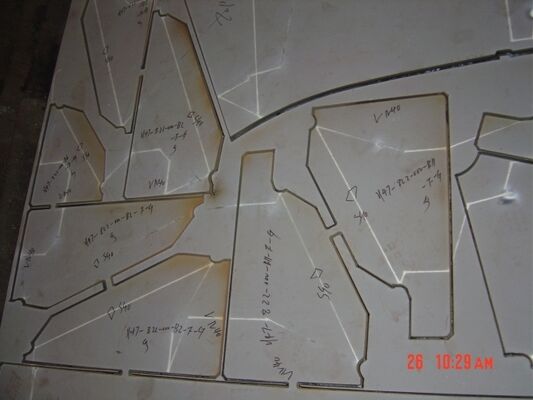

EDGE Connect z oprogramowaniem Phoenix v10 zapewnia kreator ustawień CutPro, konsolę operatora na ekranie, konfigurowalne panele monitorowania procesu i zintegrowaną komunikację z plazmą i kontrolerem wysokości palnika dla uzyskania doskonałej jakości cięcia. Oprogramowanie do zagnieżdżania FastCAM Pro importuje pliki DXF, wykonuje czyszczenie CAD, interaktywne i automatyczne zagnieżdżanie, wspólne cięcie i mostkowanie, a także generuje kod NC dla różnych sterowników.
| Pozycja | Wartość |
|---|---|
| Cena | 55 800 USD FOB Szanghaj |
| Czas produkcji | 50 dni po otrzymaniu zaliczki |
| Warunki płatności | 100% L/C w zasięgu wzroku |
| Opakowanie | 5300×2300×1890 mm / 3650 Kg |
| Instalacja i szkolenie | 1 technik ok. 10 dni, 200 USD/dzień |
| Ważność | 30 dni |

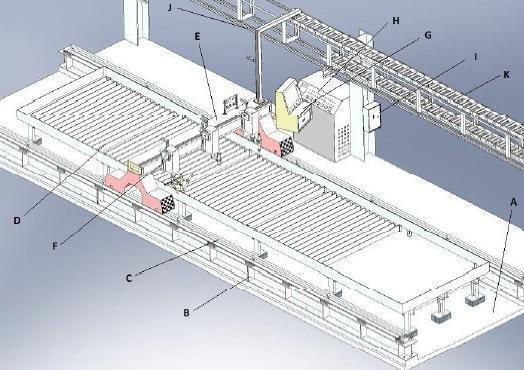

Uwaga: dla bramowej maszyny tnącej niniejsza oferta nie obejmuje fundamentu pod instalację szyn, stołu roboczego i wieszaka pedrail. Pełne rysunki instalacyjne są dostarczane kupującemu po otrzymaniu zaliczki.
