Szczegóły Produktu:
|
| Typ maszyny: | 5-osiowa maszyna CNC do cięcia plazmowego profili rur okrągłych | Model: | CNCXG1200-V |
|---|---|---|---|
| Średnica rury (OD): | 500-1050 mm | Długość rury: | 12000 mm |
| Tryb cięcia: | Cięcie plazmowe | Grubość cięcia plazmą: | 1-25mm (cięcie fazujące 22mm) |
| Źródło zasilania plazmy: | Źródło plazmowe o dużej mocy 12000 W | Plazma Tocznica do cięcia: | Palnik do cięcia profili plazmowych 3D |
| Czujnik wysokości: | Fotoelektryczny czujnik wysokości, czas reakcji 0,1 s | System sterowania: | Magistralowy system sterowania CNC (przemysłowa magistrala Ethernet) |
| System operacyjny: | Przemysłowy system operacyjny sterowania | Wyświetlacz: | 19-calowy ekran dotykowy w wykonaniu przeciwwybuchowym |
| Oprogramowanie: | Oprogramowanie do kontroli wersji w języku angielskim | Autobus terenowy: | Przemysłowa magistrala Ethernet |
| Numer osi: | Więcej niż 6 | Moduły we/wy: | Moduły we/wy magistrali |
| Peryferyjny: | USB x4, RS232/485, Ethernet | Uchwyt do rur: | Ręczny, 3-szczękowy uchwyt koncentryczny z funkcją automatycznego podnoszenia/opuszczania |
| Maksymalna ładowność: | 6000 kg | Prędkość obrotu rury: | 0-10000mm/min |
| Błąd przenoszenia: | 0,2 mm/1000 mm | Waga netto: | 5000 kg |
| Silnik serwo: | Serwo AC o wysokiej precyzji | Skrzynia biegów: | Importowana precyzyjna skrzynia biegów |
| 18-21 dni: | chłodziarki wodne przemysłowe | ||
| Podkreślić: | 5-osiowe cięcie plazmowe rur,Źródło zasilania plazmowego 12000W,Pojemność średnicy rury 500-1050mm |
||

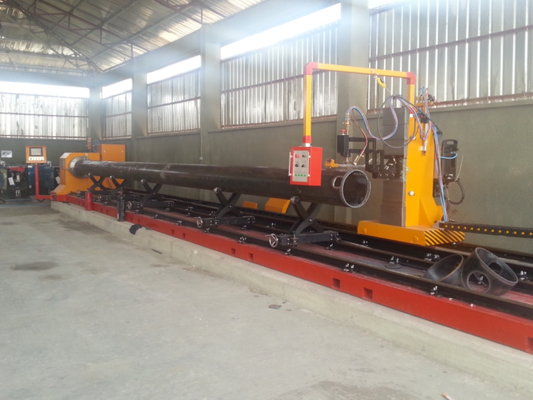

Ta przecinarka plazmowa do profili rur okrągłych to 5-osiowy system CNC przeznaczony do cięcia rur okrągłych o średnicach od 500 mm do 1050 mm i długościach do 12000 mm. Z wysokowydajnym źródłem plazmy o mocy 12000 W, palnikiem plazmowym 3D do cięcia profili i czujnikiem wysokości fotoelektrycznym, wykonuje cięcie proste i skośne, cięcie otworów, profile złączeń typu T, wielogałęziowe i kolankowe (złącza krewetkowe) na stali węglowej, stali nierdzewnej i innych rurach metalowych, o grubości ścianki 1-25 mm.
| Parametr | Wartość |
|---|---|
| Typ maszyny | 5-osiowa przecinarka plazmowa CNC do profili rur okrągłych |
| Średnica rury (zewnętrzna) | 500-1050 mm |
| Długość rury (długość szyny palnika) | 12000 mm |
| Tryb cięcia | Cięcie plazmowe |
| Grubość cięcia plazmowego | 1-25 mm (cięcie fazowane 22 mm) |
| Źródło zasilania plazmy | Wysokowydajne źródło plazmy 12000 W |
| Palnik plazmowy | Palnik plazmowy 3D do cięcia profili |
| Czujnik wysokości | Fotoelektryczny czujnik wysokości, prędkość reakcji 0,1 s |
| System sterowania | System sterowania CNC typu magistrali (przemysłowa magistrala polowa Ethernet) |
| System operacyjny | Przemysłowy system sterowania |
| Wyświetlacz | 19-calowy panoramiczny ekran dotykowy z ochroną przeciwwybuchową |
| Oprogramowanie | Oprogramowanie sterujące w wersji angielskiej |
| Tryb magistrali polowej | Przemysłowa magistrala polowa Ethernet |
| Liczba osi | Więcej niż 6 |
| We/Wy | Moduły We/Wy magistrali |
| Urządzenia peryferyjne | USB x4 (USB3.0 x1), port szeregowy RS232/485, Ethernet |
| Uchwyt do rur | Ręczny 3-szczękowy uchwyt koncentryczny z funkcją automatycznego podnoszenia i opuszczania |
| Maksymalna nośność | 6000 kg |
| Prędkość obrotowa rury | 0-10000 mm/min |
| Błąd ruchu | 0,2 mm / 1000 mm |
| Masa netto | 5000 kg |
| Część | Specyfikacja |
|---|---|
| Uchwyt | Uchwyt 3-szczękowy, 1 zestaw |
| Wspornik podtrzymujący rurę | Wspornik |
| Silnik napędowy | Precyzyjny serwomotor AC |
| System sterowania napędem | Precyzyjny sterownik serwo AC |
| Przekładnia redukcyjna | Importowana precyzyjna przekładnia |
| Czujnik wysokości palnika | Czujnik wysokości palnika plazmowego, 1 zestaw |
| Źródło zasilania plazmy | 12000 W, 1 zestaw |
| Palnik plazmowy | Palnik plazmowy 3D do cięcia profili, 1 zestaw |
| Chłodziarka wodna | Przemysłowa chłodziarka wodna, 1 zestaw |

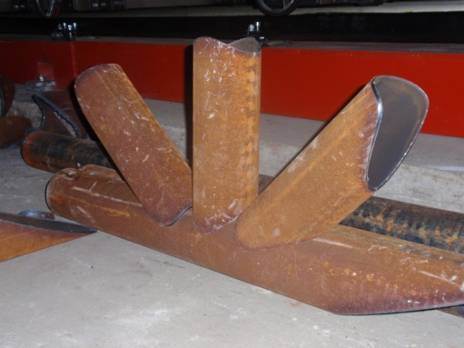

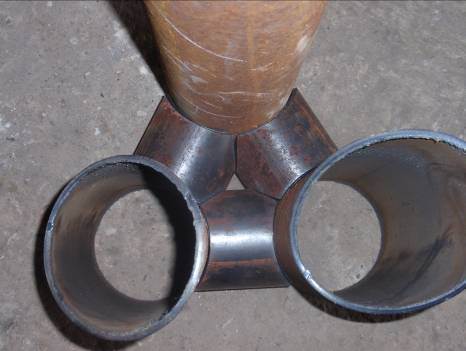

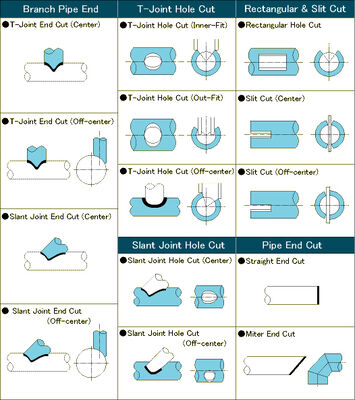

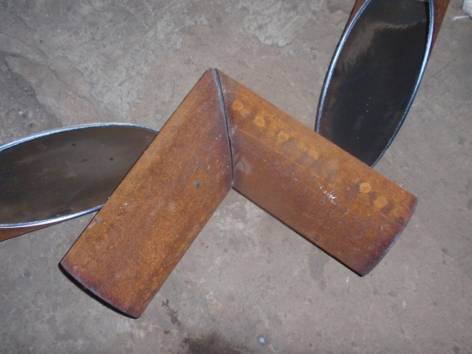

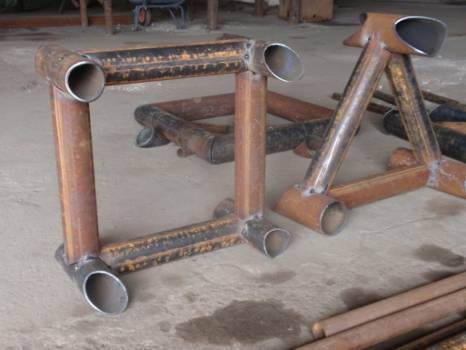

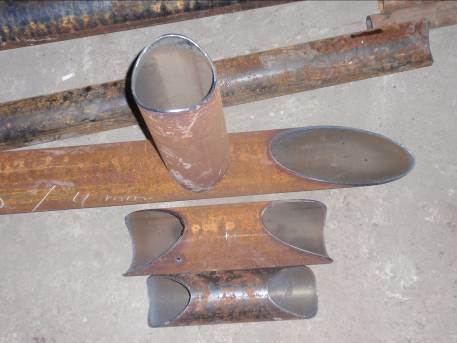

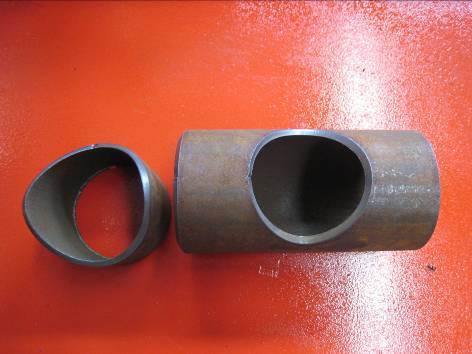

Cięcie końcówki rury (cięcie proste, cięcie pod kątem), trójgałęziowe cięcie pod kątem, cięcie otworów, cięcie złączeń typu T (wewnętrzne, zewnętrzne, mimośrodowe), cięcie rur bocznych, cięcie końcówki złącza typu T (środkowe/mimośrodowe), cięcie końcówki złącza skośnego (środkowe/mimośrodowe), rowkowanie, cięcie otworu prostokątnego, cięcie szczelinowe (środkowe/mimośrodowe), cięcie ukośne, cięcie otworu złącza skośnego (środkowe/mimośrodowe), cięcie wielogałęziowe, cięcie profili wielogałęziowych, cięcie końcówki wielogałęziowej i bocznej, cięcie skrzyżowania pierścieniowego, cięcie kolankowe (złącza krewetkowe). Maksymalny kąt fazowania w kierunku pionowym i poziomym, z ustawieniem fazowania pod stałym kątem i stałym punktem oraz ustawieniem cięcia ciągłego.
| Pozycja | Wartość |
|---|---|
| Cena jednostkowa | 835 000 CNY FOB Szanghaj |
| Ważność | 45 dni |
| Czas produkcji | W ciągu 60 dni od zaliczki |
| Termin płatności | 30% od PI, 70% saldo przed dostawą maszyny |
| Pakowanie | Drewniana skrzynia, wysyłka jednym pełnym kontenerem 20GP |
